ブーストメーター
　




所要時間約、９０分

（満足度★★★★★）



ターボ車には必需品である、ブーストメーターを取り付けてみました。
本来の機能はさることながら、車内のドレスアップに一役買っています.






　
@用意

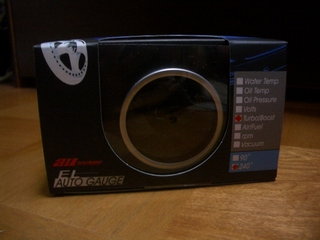

　届いたメーターです。
オートゲージ製でdefi風のブラックフェイス(自光式)です。
A用意２

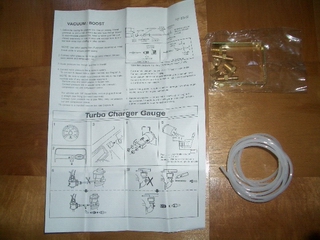

　付属品です。英語の説明書とアタッチメント、それにストローみたいな 　　
ホースが付いていました。かなり頼りないので、別購入しました。。
大まかな作業順序として、@配管分岐　A車内引き込み　B配線接続 　　
してやれば取り付けることができます。
B作業開始

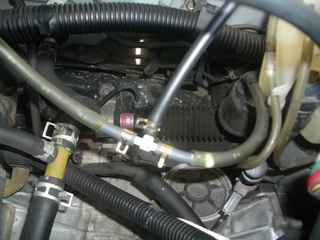

　 まずはブーストを取るために分岐します。分岐場所は色々ありますが 　　
フュエルレギュレターとサージタンクの間から取るのが一般のようです。ただ 　　
後になって分かったのですが、ここから取ると負圧が出にくいらしいです。 　　
流石に切断する時は緊張しました(笑)ここに三又(オリフィス付き)を使って 　　
分岐します。しっかり差し込んだらホースクリックを使って固定します。 　　
車内への引き込みは、ウーハーの時と同じグロメットを使用しています。 　　
引き込む時に、ホースの「ねじれ」や「つぶれ」に注意しましょう。
　 続いて配線を取ります。どこからでも取ることは可能ですがオーディオから
取るのが一番楽にできると思います。 　　

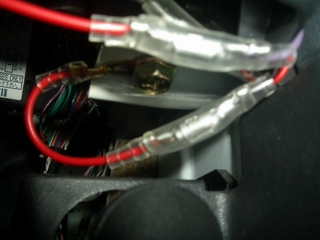

オレンジ/白の配線がイルミ。赤がアクセサリーです。 　　
失敗談として、バッテリーから取ったら電源オフでも光ったままになって 　　
しまいました(^^;;　さらにヒューズ飛ぶし・・
　 ボディアースはここから取りました。 　　
といってもどこか分からんと思います(汗)運転席下です。 　　
画像下の半円はボンネットを開けるレバーです。 　　
ここから取るのが一番楽で、配線も隠しやすいと思います。
　 後は取り付けステーを使って、メーターを固定します。

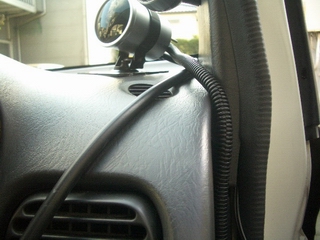

左のホースがブースト。右が配線をまとめて、チューブで覆ったものです。
配線をまとめると見栄えが良くなります。

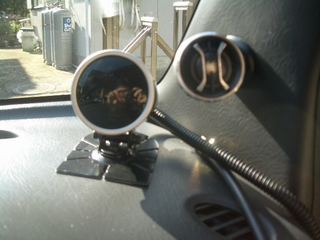

　 これで取り付けは完了です。
イグニッションオフなので、メーターの針は見えません。

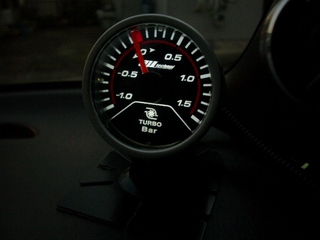

　 イグニッションオン時(夜間)です。なかなか良い感じに光りますが昼間は
かなり見にくいです。



インプレッション

完成してエンジンをかけてみると・・・あれ？？負圧がかからねぇ！！メーターは0を指したままである。やっちまったか？！！ と思ったが、とりあえずブーストをかけてみると、なんとちゃんとかかるではないか！！
メーターが故障しているのか分岐場所が悪いのかは定かではないが、とりあえず様子を見ることにしている。いずれアクチュエーター側から分岐しようかな。

その後

その後試行錯誤した結果、ちゃんと負圧かかりました！！
ただ単に取る場所違ってました(^^;;

証拠画像

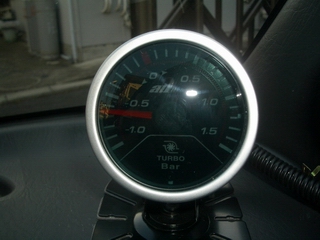

ちゃんと−0.7かかってますよね。
